Калибры изготавливаются следующих видов:
- Резьбовые калибры пробки ПР и НЕ.
- Резьбовые калибры кольца ПР и НЕ.
- Контрольные калибры пробки для резьбовых колец КПР-ПР, КНЕ-ПР, КПР-НЕ, КНЕ-НЕ.
- Контрольные калибры пробки для проверки износа резьбовых колец КИ, КИ-НЕ.

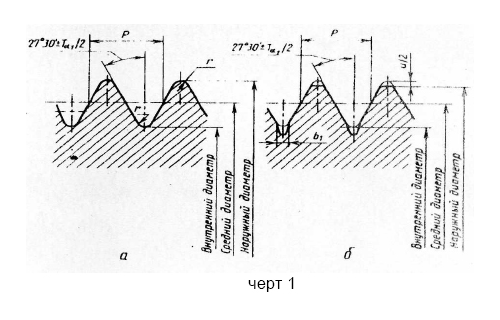

- Пробки ПР и контрольные пробки КПР-ПР, КНЕ-ПР, КНЕ-НЕ, КИ-НЕ имеют полный профиль (чертеж 1).

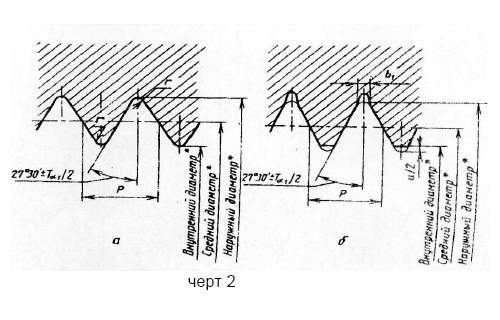

- Кольца ПР имеют полный профиль (чертеж 2).

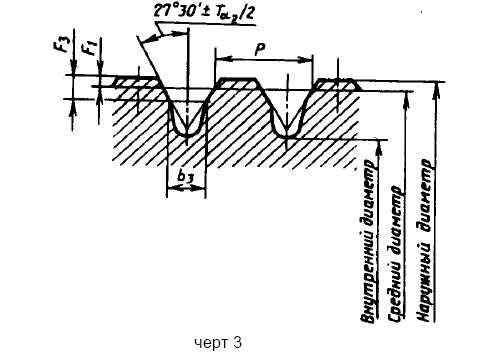

- Пробки НЕ и контрольные пробки КПР-НЕ, КИ имеют укороченный профиль (чертеж 3).

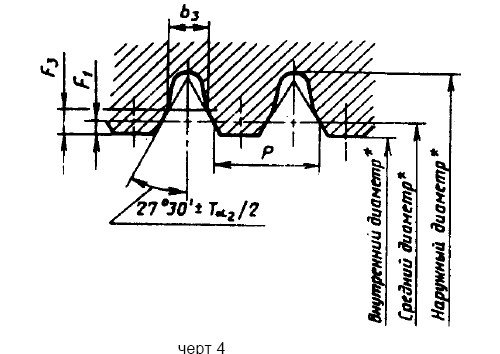

- Кольца НЕ имеют укороченный профиль (чертеж 4).
МЫ ПОСТАВЛЯЕМ КАЛИБРЫ С ПОЛНЫМ ПРОФИЛЕМ ТОЛЬКО ИСПОЛНЕНИЯ "б" с вершинами, срезанными по хорде, проходящей через точки касания дуги окружности закругленного профиля резьбы по ГОСТ 6357-81 на величину u/2 и с канавкой шириной b1
Калибры изготавливаются в диапазоне от G 1/16" до G 6" классов точности А и В

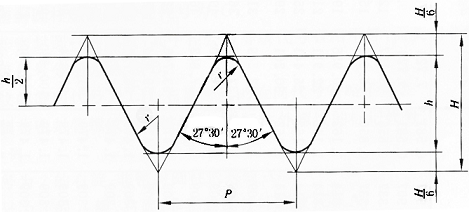

Исходные данные для расчета исполнительных размеров резьбы и калибров для проверки резьбы:
H=0,960491P, h=0,640327P
d2=D2=d-0,640327P, d1=D1=d-1,280654P
|
Диаметр |
Шаг, mm |
Шаг, нитки |
b1, max mm |
u, mm |
r, max |
Td, mkm |
Td2, Td2, mkm |
TD1, mkm |
es |
EI |
|||||||||||||
|
A |
B |
||||||||||||||||||||||
|
От 1/16 до 1/8 |
0,907 |
28 |
0,2 |
0,134 |
0,125 |
214 |
107 |
214 |
282 |
0 |
0 |
||||||||||||
|
От ¼ до 3/8 |
1,337 |
19 |
0,3 |
0,198 |
0,184 |
250 |
125 |
250 |
445 |
0 |
0 |
||||||||||||
|
от ½ до 7/8 |
1,814 |
14 |
0,4 |
0,268 |
0,249 |
284 |
142 |
284 |
541 |
0 |
0 |
||||||||||||
|
От 1 до 2 |
2,309 |
11 |
0,5 |
0,341 |
0,317 |
360 |
180 |
360 |
640 |
0 |
0 |
||||||||||||
|
От 2-1/4 до 6 |
2,309 |
11 |
0,5 |
0,341 |
0,317 |
434 |
217 |
434 |
640 |
0 |
0 |
||||||||||||
|
|
|||||||||||||||||||||||
|
Td2, TD2 резьбы |
Tr |
Tpl |
Tcp |
m |
Zr |
Zpl |
Wgo |
Wng |
|||||||||||||||
|
кольцо |
пробка |
кольцо |
пробка |
||||||||||||||||||||
|
Свыше 80 до 125 |
15 |
10 |
9 |
17 |
2 |
8 |
18 |
14 |
13 |
10 |
|||||||||||||
|
...125...200 |
20 |
12 |
10 |
20 |
9 |
13 |
23 |
19 |
17 |
13 |
|||||||||||||
|
...200...315 |
25 |
15 |
13 |
24 |
13 |
18 |
28 |
23 |
21 |
17 |
|||||||||||||
|
...315...500 |
33 |
20 |
17 |
30 |
20 |
24 |
33 |
27 |
28 |
19 |
|||||||||||||
|
Расчет резьбовых калибров |
|||||||||||||||||||||||
|
Наименование калибра |
D |
D2 |
D1 max |
||||||||||||||||||||
|
max |
min |
max |
min |
износ |
|||||||||||||||||||
|
Пробка ПР |
D-u |
D-u-Tpl |
D2+Zpl+Tpl/2 |
D2+Zpl-Tpl/2 |
D2+Zpl-Wgo |
D1 |
|||||||||||||||||
|
Пробка НЕ |
D2+TD2+2F1+1,5Tpl |
D2+TD2+2F1-Tpl/2 |
D2+TD2+Tpl |
D2+TD2 |
D2+TD2+Tpl/2-Wng |
D1-TD2 |
|||||||||||||||||
|
Наименование калибра |
d min |
d2 |
d1 |
||||||||||||||||||||
|
min |
max |
min |
max |
||||||||||||||||||||
|
Кольцо ПР |
D |
d2-Zr-Tr/2 |
d2-Zr+Tr/2 |
d1+u |
d1+u+Tr |
||||||||||||||||||
|
Кольцо НЕ |
d+Tpl |
d2-Td2-Tr |
d2-Td2 |
d2-Td2-2F1-1,5Tr |
d2-Td2-2F1+Tr/2 |
||||||||||||||||||
|
Наименование калибра |
D |
D2 |
D1 max |
||||||||||||||||||||
|
max |
min |
max |
min |
||||||||||||||||||||
|
Пробка контрольная КИ |
d2-Zr+Wgo+2F1+Tpl/2 |
d2-Zr+Wgo+2F1-Tpl/2 |
d2-Zr+Wgo+Tcp/2 |
d2-Zr+Wgo-Tcp/2 |
d1-Tpl |
||||||||||||||||||
|
Пробка контрольная КПР-ПР |
d-u |
d-u-Tpl |
d2-Zr-m+Tcp/2 |
d2-Zr-m-Tcp/2 |
d1-Tpl |
||||||||||||||||||
|
Пробка контрольная КПР-НЕ |
d2-Zr+Tr/2+2F1+Tpl/2 |
d2-Zr+Tr/2+2F1-Tpl/2 |
d2-Zr+Tr/2+Tcp/2 |
d2-Zr+Tr/2-Tcp/2 |
d1-Tpl |
||||||||||||||||||
|
Пробка контрольная КИ-НЕ |
d-Td2-Tr/2+Wng+Tpl |
d-Td2-Tr/2+Wng-Tpl |
d2-Td2-Tr/2+Wng+Tcp/2 |
d2-Td2-Tr/2+Wng-Tcp/2 |
D1 |
||||||||||||||||||
|
Пробка контрольная КНЕ-ПР |
d+Tpl |
d-Tpl |
d2-Td2-Tr/2-m+Tcp/2 |
d2-Td2-Tr/2-m-Tcp/2 |
D1 |
||||||||||||||||||
|
Пробка контрольная КНЕ-НЕ |
d-Td2+Tpl |
d-Td2-Tpl |
d2-Td2+Tcp/2 |
d2-Td2-Tcp/2 |
D1 |
||||||||||||||||||
 |
|
 |
